Trasformatore

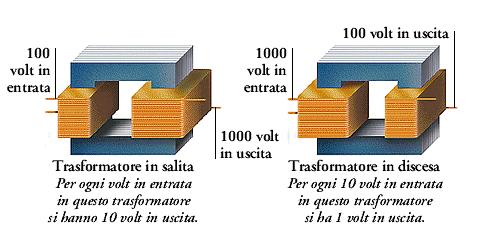

Macchina elettrica statica atta a trasferire, sfruttando il fenomeno dell'induzione elettromagnetica, energia elettrica a corrente alternata da un circuito a un altro modificandone le caratteristiche. Schematicamente un trasformatore è costituito da due avvolgimenti, ciascuno formato da un certo numero di spire di filo di rame avvolte attorno a un nucleo di ferro di elevata permeabilità magnetica, dei quali uno, detto primario, riceve energia dalla linea di alimentazione, mentre l'altro, detto secondario, è collegato ai circuiti di utilizzazione. Il rapporto tra le forze elettromotrici nei due avvolgimenti è uguale a quello dei numeri di spire. Negli autotrasformatori si ha un unico avvolgimento in cui il secondario è derivato dal primario

In breve
Il trasformatore serve ad alzare il voltaggio della corrente in uscita dall'alternatore per evitare eccessive perdite di energia elettrica in linea.

Trasformatore di alimentazione
I trasformatori di alimentazione o di potenza, industriali e residenziali, possono essere monofase o trifase, e servono per produrre alte tensioni e correnti intense. Un efficiente sistema di trasmissione di potenza richiede un trasformatore elevatore, che innalzi il voltaggio e conseguentemente riduca la corrente, in corrispondenza della centrale di produzione dell'energia elettrica. Poiché le perdite lungo le linee elettriche sono proporzionali al prodotto del quadrato dell'intensità di corrente e della resistenza della linea stessa, per le trasmissioni a lunga distanza conviene utilizzare voltaggi molto alti e correnti poco intense. Al punto di arrivo, i trasformatori abbassatori riducono il voltaggio ai livelli tipici degli usi residenziali o industriali, cioè generalmente intorno ai 220 V.
Il rendimento dei trasformatori, tanto maggiore quanto minore è la quantità di energia dissipata sotto forma di calore durante il processo di trasformazione, supera generalmente il 99%, ed è dovuto all'uso di particolari leghe di acciaio che facilitano l'accoppiamento dei campi magnetici indotti tra l'avvolgimento primario e il secondario. La dissipazione di una quantità anche piccola di potenza trasmessa da un grande trasformatore sviluppa grandi quantità di calore, per cui sono richieste speciali misure per il raffreddamento. I trasformatori di potenza più comuni sono installati in contenitori sigillati, all'interno dei quali si fa circolare olio o qualche altra sostanza che faccia da tramite per il trasferimento all'ambiente circostante del calore sviluppato
